Dalam proyek konstruksi atau proyek bisnis berskala besar, keterlambatan kecil dapat memicu dampak yang lebih luas terhadap jadwal dan biaya. Setiap aktivitas saling berkaitan sehingga keterlambatan pada satu tahap dapat memengaruhi tahapan lainnya. Tanpa perencanaan yang jelas, manajer proyek akan kesulitan mengoordinasikan pekerjaan, mengatur prioritas, serta memastikan proyek berjalan sesuai target waktu dan anggaran.
Karena itu, diperlukan metode perencanaan yang mampu menggambarkan hubungan antar aktivitas secara sistematis. Melalui perencanaan jaringan kerja, tim proyek dapat memvisualisasikan alur pekerjaan, mengidentifikasi potensi hambatan, serta menyusun strategi untuk mengantisipasi keterlambatan. Dengan pemahaman yang baik terhadap alur kerja proyek, proses pengelolaan menjadi lebih terstruktur dan pengambilan keputusan dapat dilakukan dengan lebih tepat.
Key Takeaways
Network planning proyek adalah metode perencanaan yang digunakan untuk memetakan hubungan antar aktivitas sehingga jadwal proyek dapat dikelola secara lebih terstruktur.
Diagram network planning membantu tim proyek memahami urutan pekerjaan, ketergantungan aktivitas, serta jalur kritis yang menentukan durasi penyelesaian proyek.
Metode seperti CPM dan PERT digunakan dalam network planning untuk menghitung durasi proyek, mengidentifikasi jalur kritis, serta mengelola risiko keterlambatan.
Dengan memahami konsep seperti critical path dan float, manajer proyek dapat mengoptimalkan penggunaan sumber daya serta mengantisipasi potensi hambatan dalam proyek.
- Apa itu Network Planning Proyek?
- 3 Metode Network Planning Proyek yang Bisa Anda Terapkan
- Manfaat Hadirnya Network Planning Diagram bagi Keberlangsungan Bisnis
- Rumus NWP Diagram
- Cara Membuat Network Planning Diagram yang Sesuai dengan Proyek Usaha
- Contoh Studi Kasus NWP Diagram yang Mungkin Terjadi dalam Alur Bisnis Anda
- Tips Sukses Menerapkan Network Planning Proyek yang Wajib Anda Ketahui
- Kesimpulan
Apa itu Network Planning Proyek?
Network Planning Proyek (NWP) adalah teknik manajemen yang digunakan untuk merencanakan dan menjadwalkan aktivitas proyek melalui representasi visual. Metode ini membantu tim memahami urutan pekerjaan serta hubungan ketergantungan antar aktivitas. Berbeda dengan jadwal biasa yang hanya berisi daftar waktu kegiatan, network planning menunjukkan hubungan logis antar pekerjaan sehingga alur proyek dapat dipahami dengan lebih jelas.
Representasi visual metode ini disebut network planning diagram, yaitu diagram yang menggambarkan urutan aktivitas dalam proyek. Diagram ini membantu tim proyek melihat keterkaitan antar pekerjaan sekaligus mengidentifikasi jalur kritis (critical path) yang menentukan durasi total proyek. Dengan mengetahui jalur kritis, tim manajemen dapat memprioritaskan aktivitas yang paling berpengaruh terhadap penyelesaian proyek.
3 Metode Network Planning Proyek yang Bisa Anda Terapkan
Dalam praktiknya, tidak ada satu metode tunggal yang cocok untuk semua jenis proyek. Karakteristik pekerjaan, tingkat ketidakpastian, dan kompleksitas lapangan akan menentukan pendekatan mana yang paling efektif untuk Anda gunakan.
1. Metode CPM
Critical Path Method (CPM) adalah metode yang berorientasi pada waktu dan biaya, di mana durasi setiap aktivitas dianggap pasti (deterministik). Metode ini sangat cocok untuk proyek konstruksi yang langkah-langkahnya sudah baku dan berulang, sehingga Anda bisa menghitung waktu penyelesaian tercepat dan terlambat dengan akurat.
2. Metode PERT
Project Evaluation and Review Technique (PERT) dirancang untuk menghadapi proyek dengan ketidakpastian tinggi, di mana durasi aktivitas tidak bisa dipastikan secara mutlak. PERT menggunakan tiga estimasi waktu (optimis, pesimis, dan paling mungkin) untuk menghitung probabilitas penyelesaian, yang sangat erat kaitannya dengan strategi manajemen risiko konstruksi yang matang.
3. Metode PDM
Precedence Diagram Method (PDM) adalah pengembangan lebih lanjut yang menggambarkan aktivitas dalam kotak (node) dan menghubungkannya dengan anak panah untuk menunjukkan ketergantungan. Metode ini lebih fleksibel karena mengakomodasi hubungan kerja yang kompleks, seperti Start-to-Start (mulai bersamaan) atau Finish-to-Finish (selesai bersamaan), tanpa memerlukan garis bantu (dummy).
Manfaat Hadirnya Network Planning Diagram bagi Keberlangsungan Bisnis
Menerapkan diagram perencanaan jaringan bukan sekadar memenuhi standar administrasi proyek, melainkan sebuah investasi strategis untuk kesehatan operasional perusahaan. Ketika seluruh tim memiliki visualisasi yang sama mengenai alur kerja, miskomunikasi dapat ditekan dan pengambilan keputusan menjadi jauh lebih objektif berdasarkan data, bukan asumsi semata. Berikut adalah dampak nyata yang akan dirasakan oleh alur perusahaan Anda:
- Efisiensi Alokasi Sumber Daya: Anda dapat melihat dengan jelas kapan alat berat atau tenaga ahli dibutuhkan, sehingga menghindari penumpukan pekerja di satu waktu atau kekosongan aktivitas (idle time) yang memboroskan biaya harian.
- Deteksi Dini Potensi Masalah: Dengan mengetahui jalur kritis, manajemen dapat memprioritaskan pengawasan pada aktivitas yang tidak memiliki toleransi keterlambatan, sehingga tindakan korektif bisa diambil sebelum menjadi krisis besar.
- Pengendalian Anggaran yang Lebih Ketat: Keterlambatan adalah musuh utama biaya; dengan menjaga proyek tetap on-track melalui diagram ini, Anda secara otomatis menghindari denda keterlambatan dan pembengkakan biaya overhead yang sering menjadi penyebab utama cost overrun proyek.
- Penyusunan Jadwal yang Realistis: Diagram ini memaksa perencana untuk berpikir logis tentang urutan kerja, menghasilkan timeline yang bisa dipertanggungjawabkan kepada klien atau pemangku kepentingan.
Rumus NWP Diagram
Untuk memahami network planning, salah satu konsep penting yang perlu diketahui adalah Total Float (TF) atau slack. Total Float menunjukkan jumlah waktu penundaan yang masih diperbolehkan pada suatu aktivitas tanpa memengaruhi waktu penyelesaian proyek secara keseluruhan. Dengan mengetahui nilai ini, manajer proyek dapat membedakan aktivitas yang memiliki kelonggaran waktu dan aktivitas yang berada pada jalur kritis.
Rumus dasar untuk menghitung Total Float adalah:
Total Float (TF) = LF – EF
atau
Total Float (TF) = LS – ES
Keterangan istilah:
- ES (Earliest Start): waktu paling cepat suatu aktivitas dapat dimulai.
- EF (Earliest Finish): waktu paling cepat aktivitas dapat selesai (ES + durasi).
- LS (Latest Start): waktu paling lambat aktivitas dapat dimulai tanpa menunda proyek.
- LF (Latest Finish): waktu paling lambat aktivitas harus selesai agar jadwal proyek tidak berubah.
Sebagai ilustrasi sederhana, misalnya suatu pekerjaan memiliki ES = 10, EF = 14, dan LF = 16. Maka nilai LS = 12 (LF – durasi). Dengan demikian, Total Float dapat dihitung sebagai TF = 16 – 14 = 2 hari atau TF = 12 – 10 = 2 hari. Artinya, aktivitas tersebut masih memiliki kelonggaran waktu selama dua hari tanpa memengaruhi durasi total proyek.
Cara Membuat Network Planning Diagram yang Sesuai dengan Proyek Usaha
Membuat diagram network planning tidak harus rumit, namun membutuhkan ketelitian tinggi. Proses ini pada dasarnya adalah menerjemahkan rencana kerja di kepala Anda ke dalam bentuk visual yang terstruktur. Berikut adalah tahapan logis yang bisa Anda ikuti untuk menyusun diagram yang efektif:
1. Inventarisasi Kegiatan (Activity Breakdown)
Langkah pertama adalah memecah proyek besar menjadi aktivitas-aktivitas kecil yang spesifik. Jangan hanya menulis “Membangun Gedung”, tetapi ururaikan menjadi “Pembersihan Lahan”, “Galian Pondasi”, “Pemasangan Begisting”, hingga “Pengecatan”. Semakin detail uraiannya, semakin akurat diagram yang dihasilkan.
2. Tentukan Urutan dan Logika Ketergantungan
Setelah memiliki daftar kegiatan, tentukan hubungannya. Tanyakan pada diri Anda: “Kegiatan apa yang harus selesai sebelum kegiatan X dimulai?” (Predecessor), dan “Kegiatan apa yang baru bisa dimulai setelah kegiatan X selesai?” (Successor). Logika ini adalah pondasi utama diagram Anda.
3. Estimasi Durasi Waktu
Berikan perkiraan waktu untuk setiap aktivitas. Gunakan data historis dari proyek sebelumnya atau konsultasikan dengan mandor lapangan. Pastikan estimasi ini realistis, mencakup waktu kerja efektif dan potensi kendala minor.
4. Menggambar Diagram dan Menghitung Jalur Kritis
Mulailah menggambar dari Start Event menuju Finish Event. Hubungkan setiap aktivitas sesuai logika yang sudah disusun. Setelah gambar jadi, lakukan perhitungan maju (untuk mencari ES dan EF) dan perhitungan mundur (untuk mencari LS dan LF). Jalur yang memiliki Total Float = 0 adalah Jalur Kritis Anda. Jalur ini harus mendapatkan perhatian prioritas.
Contoh Studi Kasus NWP Diagram yang Mungkin Terjadi dalam Alur Bisnis Anda
1. Studi Kasus A: Renovasi Gudang Logistik
PT Bangun Sentosa mendapatkan proyek renovasi gudang yang harus selesai dalam 20 hari karena gudang akan digunakan untuk distribusi stok Lebaran. Untuk menghindari keterlambatan, manajer proyek menyusun urutan aktivitas menggunakan network planning agar hubungan antar pekerjaan dapat terlihat dengan jelas.
Tabel Aktivitas Proyek
| Aktivitas | Pekerjaan | Durasi | Ketergantungan |
|---|---|---|---|
| A | Pembongkaran lantai lama | 4 hari | – |
| B | Perbaikan saluran air | 3 hari | A |
| C | Pengecoran lantai baru | 6 hari | B |
| D | Perbaikan atap | 5 hari | A |
| E | Pemasangan rak gudang | 4 hari | C, D |
Analisis Jalur Proyek
| Jalur | Urutan Aktivitas | Total Durasi | Keterangan |
|---|---|---|---|
| Jalur 1 | A → B → C → E | 17 hari | Jalur Kritis |
| Jalur 2 | A → D → E | 13 hari | Float 4 hari |
Dari perhitungan tersebut, jalur A → B → C → E menjadi jalur kritis karena memiliki durasi terpanjang. Artinya, aktivitas pada jalur ini tidak boleh mengalami keterlambatan. Sementara itu, jalur kedua memiliki kelonggaran waktu selama 4 hari, sehingga sebagian tenaga kerja dapat dialihkan untuk membantu pekerjaan pada jalur kritis.
2. Studi Kasus B: Pembangunan Jembatan Desa
CV Karya Beton memenangkan proyek pembangunan jembatan desa yang memiliki tantangan utama berupa ketidakpastian cuaca. Untuk membuat estimasi waktu yang lebih realistis, tim proyek menggunakan metode PERT dalam menghitung durasi pekerjaan galian pondasi.
Tabel Estimasi Waktu PERT
| Jenis Estimasi | Durasi | Keterangan |
|---|---|---|
| Optimis (a) | 5 hari | Jika cuaca cerah |
| Paling Mungkin (m) | 8 hari | Kondisi cuaca normal |
| Pesimis (b) | 15 hari | Jika hujan terus |
Perhitungan Metode PERT
| Rumus | Perhitungan | Hasil |
|---|---|---|
| Te = (a + 4m + b) / 6 | (5 + 4×8 + 15) / 6 | 8,66 ≈ 9 hari |
Dengan menggunakan metode PERT, durasi pekerjaan diperkirakan sekitar 9 hari. Estimasi ini lebih realistis karena mempertimbangkan kemungkinan kondisi terbaik, normal, dan terburuk sehingga jadwal proyek dapat disusun dengan lebih aman.

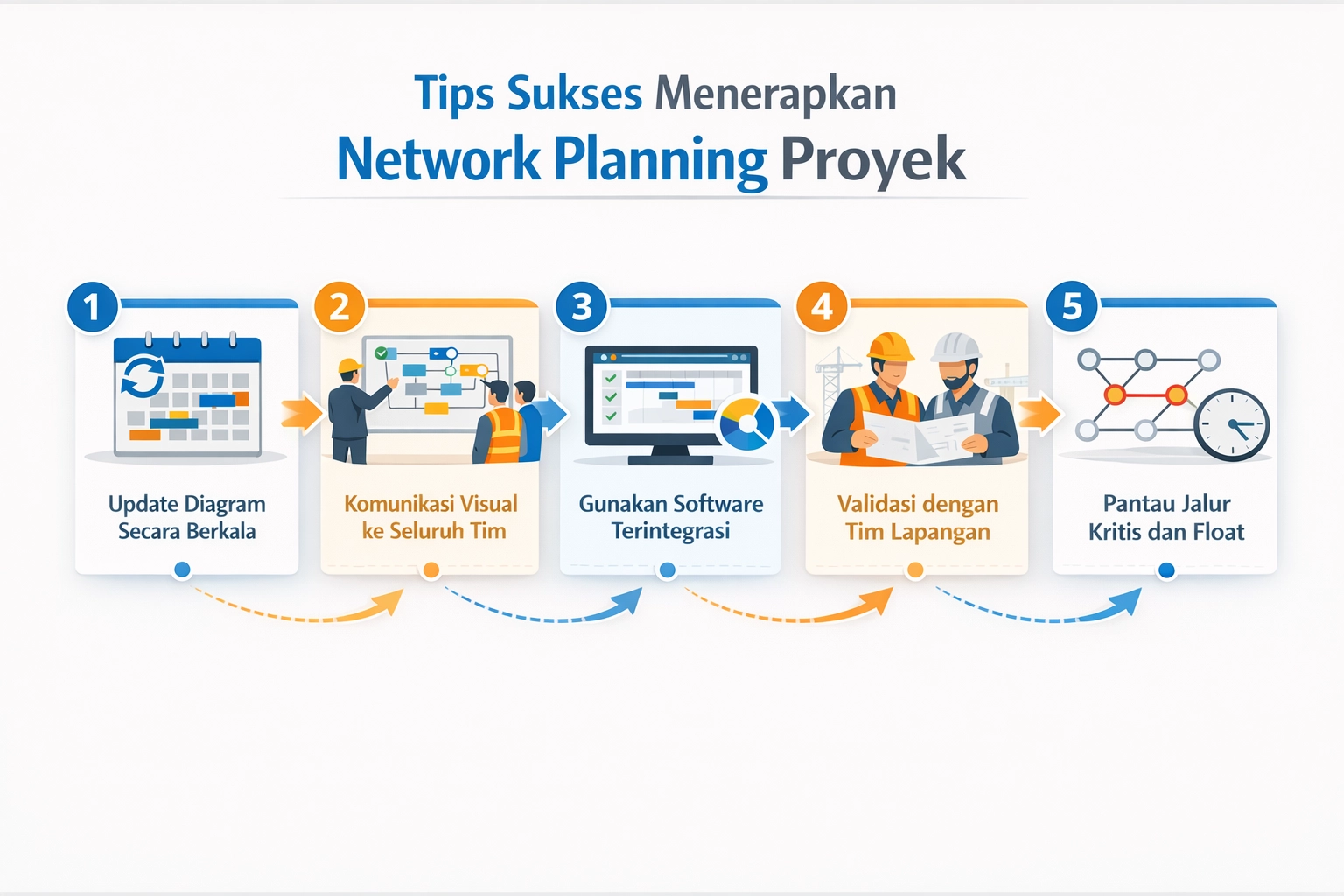

Tips Sukses Menerapkan Network Planning Proyek yang Wajib Anda Ketahui
Menyusun network planning di atas kertas adalah langkah awal, tetapi penerapannya di lapangan sering menghadapi berbagai dinamika proyek. Agar metode ini benar-benar berfungsi sebagai alat pengendali proyek, perencanaan harus disertai langkah implementasi yang tepat. Berikut beberapa langkah praktis yang dapat membantu memastikan penerapan network planning berjalan efektif.
- Lakukan Pembaruan Berkala (Update): Diagram bukanlah dokumen statis. Setiap kali ada kemajuan atau keterlambatan di lapangan, diagram harus direvisi. Jadikan ini agenda wajib dalam rapat mingguan.
- Komunikasi Visual ke Seluruh Tim: Jangan simpan diagram hanya di laptop manajer. Cetak dalam ukuran besar atau tampilkan di ruang rapat proyek agar mandor dan pengawas lapangan memahami target dan ketergantungan pekerjaan mereka.
- Gunakan Software yang Terintegrasi: Menghitung manual rentan kesalahan (human error). Pertimbangkan penggunaan teknologi yang dapat mengotomatisasi perhitungan jalur kritis dan memberikan notifikasi dini, seperti solusi manajemen proyek yang ditawarkan oleh Equip ERP.
- Validasi Logika dengan Tim Lapangan: Seringkali perencana di kantor memiliki asumsi yang berbeda dengan kondisi lapangan. Libatkan kepala pelaksana saat menyusun urutan kerja untuk memastikan logika ketergantungan benar-benar bisa dieksekusi (workable).
- Fokus pada Jalur Kritis, Tapi Jangan Abaikan Jalur Non-Kritis: Ingat bahwa jalur non-kritis bisa berubah menjadi kritis jika keterlambatannya melebihi waktu float yang tersedia. Pantau konsumsi slack time secara rutin.
Kesimpulan
Network Planning Proyek (NWP) merupakan salah satu metode penting dalam manajemen proyek, khususnya pada proyek konstruksi. Metode ini membantu tim proyek memetakan hubungan antar aktivitas sehingga perencanaan waktu, biaya, dan sumber daya dapat dilakukan secara lebih terstruktur. Dengan menggunakan pendekatan seperti CPM untuk proyek dengan durasi yang relatif pasti atau PERT untuk proyek dengan tingkat ketidakpastian tinggi, manajer proyek dapat menyusun jadwal yang lebih realistis dan terkontrol.
Melalui network planning diagram, tim proyek dapat melihat alur pekerjaan secara menyeluruh serta mengidentifikasi aktivitas yang paling berpengaruh terhadap durasi proyek. Pemahaman terhadap konsep seperti jalur kritis dan waktu kelonggaran (float) juga membantu tim dalam mengantisipasi potensi keterlambatan. Dengan perencanaan yang jelas dan pelaksanaan yang terkoordinasi, pengelolaan proyek dapat berjalan lebih efisien dan risiko keterlambatan dapat diminimalkan.
